AC-DC电源模块Buck降压、非绝缘方式

Buck是降压的意思，Buck转换器是利用二极管整流的降压转换器，代表性用途为用在非绝缘降压开关的DC-DC转换器上。DC-DC转换常称作二极管整流式和异步式等。和上篇提到的正激方式相比，由于未使用变压器，一次侧和二次侧并未绝缘。不需绝缘时，以不使用变压器的该方式最为简单。Buck方式不必设定变压器调整电压，只要利用MOSFET控制，就可以决定输出电压。因此，未必会需要来自于二次侧的反馈。

Buck方式的特征是电路构造简单，组成小功率电源模块电路时，成本比反激式更有竞争力。因此，常使用在家电产品的微控制器用电源上。但是由于不必通过变压器，流向开关元件的电流比采用反激方式的同等输出功率还大，只适用于小功率输出，而无法用于大功率输出上。

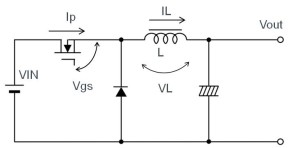

模式几乎和正激方式相同，只是去掉正激方式的变压器，将D1换成MOSFET。MOSFET为ON时，电流经过电感流向负载端，同时电感也蓄积电能。此时，二极管为OFF。MOSFET为OFF时，蓄积在电感的电能经由二极管D2供给至负载端。和正激转换器的D1相同，开启或关闭MOSFET。

AC-DC转换中，开关方式限用于非绝缘电源。对于变压器方式而言，可说是最容易使用开关DC-DC转换器。变压器的方式虽然部件数量比线性稳压器多，成本也比较高，但能承接变压器方式，进而提升效率。不过，自AC输入的效率，仍不及于采用开关方式的AC-DC转换构造。

非隔离AC-DC电源芯片降压电路，一般采用BUCK拓扑结构，常见于小家电控制板电源以及工业控制电源模块供电。其典型电路规格包含5V/0.5A、12V/0.5A和24V/0.5A等，满足六级能效要求。可通过EFT、雷击、浪涌等可靠性测试，并通过3C、UL、CE等认证。其特点是电路简单、BOM成本低（外围元件数目极少，无需变压器、电感、光耦），电源模块体积小、无噪音、发热低。
